 다양한 정전기 대책이 코너에서는 다양한 정전기 대책을 소개합니다. 정전기 (물질과 대전)
정전기는 물체가 움직일 때 발생합니다. 물체의 움직임에 따라 물체 간 마찰 혹은 공기와의 마찰로 전자의 전기적 극성이 한쪽으로 치우치면서 대전된 상태(정전기 상태)가 되는 것입니다.
물질에 의한 극성도 달라 염화비닐이나 폴리에틸렌 같은 물질은 마이너스로 대전되고 우리 인간의 몸은 플러스로 대전합니다. 이것은 그 물체를 구성하는 물질의 대전 극성에 따른 것입니다.

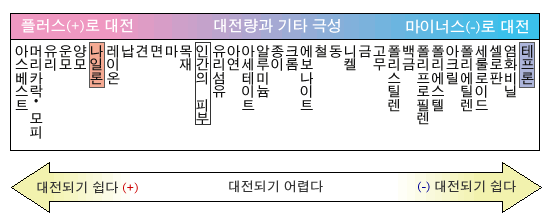

< 물질과 대전극성 > --- 마찰대전예시표 < 인체의 동작과 인체대전 전위 >
< 인체대전과 전격의 강도 관계 >
이상과 같이 인간은 2~3KV 이상의 대전 수준이 될 때까지 방전을 느끼지 못하기 때문에 효과적인 정전기 대책을 세워 놓지 않은 IC 반도체 관련 현장은 무의식 중에 불량품을 많이 양산해낼 위험이 있으므로 충분한 대책이 필요합니다.
정전기 방전과 기본관리
전위가 다른 2가지 물체가 직접 접촉하지 않은 경우에 발생하는 전하의 이동 또는 정전기 유도에 의해 다른 전위를 가진 물체 사이의 전하가 이동한 경우를 정전기 방전상태(ESD:Electro Static Discharge)라고 합니다.
ESD는 불량품 발생의 원인이 됨과 동시에 시스템 고장의 원인이 되기도 합니다. 대전된 작업자나 비품공구 등이 접지된 정전기 내성이 낮은 디바이스에 직접 접촉한 경우에 발생되는 디바이스 파괴가 정전기 손상 중에 가장 일반적인 사고입니다.
ESD에서 전자기구 및 부품을 보호 관리하는 기본적인 방법으로는 다음의 4가지가 있습니다.
< 이 기본적 관리는 ESD 손상을 막기 위한 기본적인 방법입니다 > 1.작업자를 접지한다 2.마루나 작업대 표면과 장치기구 등을 접지한다 3.정전기적으로 위험한 재료 (정전기 발생원)을 제거한다. 4.상기의 3가지 관리가 이루어진 구역에서(혹은 구역으로) 반입 반출하거나 수송 보관하는 경우에는 감수성 아이템에 보호포장을 한다 다양한 정전기 대책PLD 탑재기판, 반도체싱크로테크에서는 저렴한 가격에 폐사의 PLD 기판 표준품과 부속 커넥터 스위치 등 전자부품과 하네스, 반도체 등을 제공해드리고 있습니다.
